《設計問題分析與對策》中篇
發布日期：2020-05-15
來源：克三關
1
結構設計常見問題1——總體與概念設計
1、概念設計的重要性在于選擇大于努力。在裝配式結構設計中，概念設計比具體計算和畫圖更重要，結構設計師應具有裝配式結構概念設計意識，尤其是需要避免沿用傳統現澆建筑的一些結構設計習慣。
2、設計執行標準和標準圖不當?shù)膯栴}。例如傳統現澆建筑中，一般按45米設置后澆帶，而如果在裝配式整體式剪力墻結構中也按45米按控制，就會對預制構件的生產和施工帶來負面影響。規范中有規定，采用疊合樓板分塊預制組裝后再疊合層現澆，伸縮縫間距可以放寬到65米。3、樓蓋的工業化施工安裝方案，在傳統現澆混凝土建筑中一般較少采用，多用于鋼結構建筑。但在裝配整體式剪力墻結構中，合理利用不僅比預制疊合板方案成本更低，也可以實現免模、免撐。4、連接優化設計問題。連接，既是裝配式建筑的質量安全問題的核心，也是生產和施工的難點。由于我國的裝配式還處于發展初期，連接構造、產品、材料等方面都還有進一步研究提升的空間。相關內容請點擊：高清大圖（第22輯）：創新連接方式，降本增效結構設計常見問題2——剪力墻結構體系

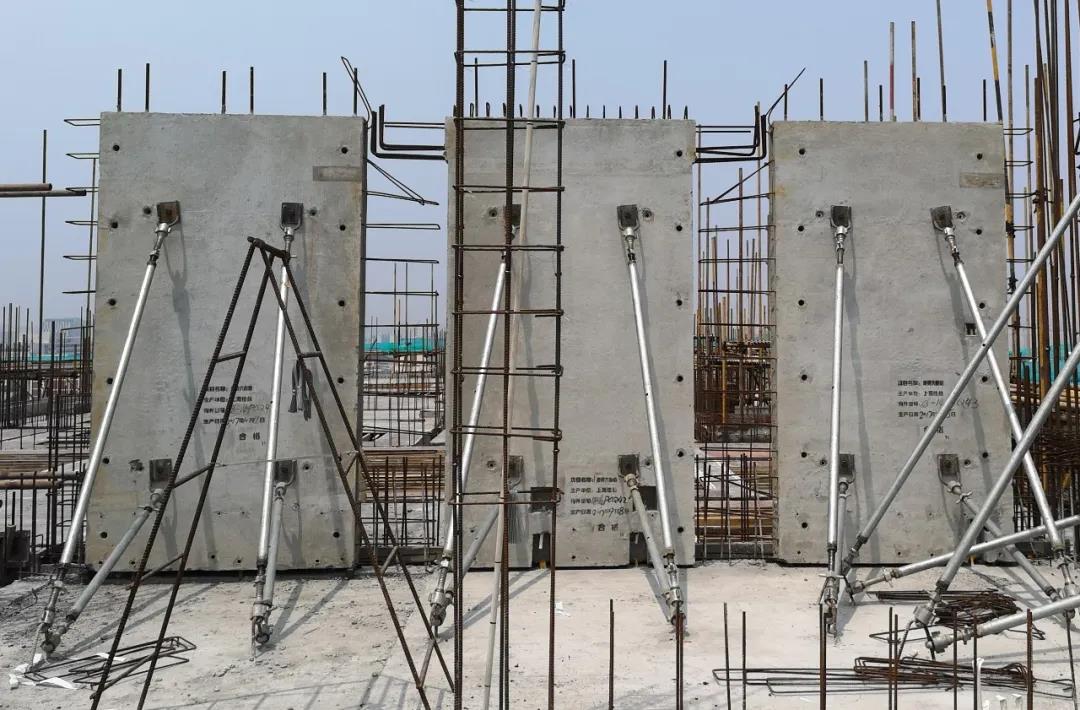

1、我國的高層住宅項目習慣性選擇剪力墻體系，但剪力墻結構體系做裝配式建筑是最難的。高層剪力墻體系采用裝配式整體式，在國外實例非常少，可借鑒的成熟經驗少。在我國處于發展初期，還存在一些技術難點。例如三面出筋帶來的生產和安裝的困難，不容易實現免抹灰，或?qū)崿F(xiàn)免抹灰的代價比較大等。2、外圍護填充墻預制對結構剛度的影響問題。為了減少現場濕作業、提高外墻預制化程度和防水性能等原因，外圍填充墻和窗下墻雖不是受力構件，但也經常采用預制裝配。若連接和構造不合理，此部分增加的剛度會導致結構整體剛度增加，從而導致地震力加大。相關內容請點擊：高清大圖（第19輯）：減重、減剛度、降本增效3、在剪力墻體系中，在梁的設計中應遵循這樣的原則，盡量避免上翻梁、盡量避免上翻梁、盡量避免布置平面外梁。4、在層高設計上，要注意裝配式與現澆的差異，在建筑設計中遵循裝配式規律調整頂層的層高，以使得頂層與標準層的結構層高相同，提高豎向預制構件的共模率。5、外圍護體系是裝配整體式剪力墻結構中技術難度最高、施工難度最大、成本增量幅度最多的部位。在設計中應從不同體系的特點、適應性、成本影響等方面進行分析、對比、評價。結構設計常見問題3——框梁結構體系
1、框梁結構體系的設計問題包括：柱梁節點核心區鋼筋干涉導致施工困難；預制邊柱、角柱的灌漿孔設計的朝向不便于施工；連接配件的安裝空間不夠；疊合梁封閉箍筋的彎鉤位置設置不合理；預制柱上面預埋的插座盒與灌漿套筒箍筋加密區干涉。2、仍按傳統現澆方式設計是造成施工困擾的根本原因。例如仍按傳統現澆方式設計次梁，沒有根據裝配式的特點優化減少次梁的數量、將雙向次梁方式調整為單向布置方式。3、錨固板的使用有利于緩解框梁結構體系的連接節點施工困難問題。當并列鋼筋較多時，為防止集中群錨的不利影響，相鄰鋼筋錨固板應前后交錯布置。相關圖片可點擊：高清大圖（第16輯）：端板錨固、降本增效
